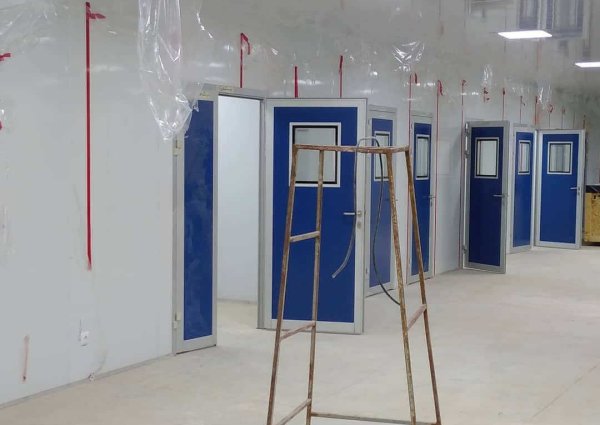

El sistema de aire acondicionado en las salas limpias es un componente crucial para mantener la limpieza, la temperatura, la humedad y los patrones de flujo de aire deseados dentro del entorno controlado.

El sistema de aire acondicionado incorpora filtros de aire de partículas de alta eficiencia (HEPA) o filtros de aire de partículas ultra bajas (ULPA) para eliminar las partículas en el aire. Estos filtros están diseñados para capturar partículas tan pequeñas como 0,3 micrómetros con alta eficiencia, asegurando que el aire suministrado a la sala limpia esté limpio y libre de contaminantes.

1. Unidad de tratamiento de aire (AHU): La AHU es un componente central del sistema de aire acondicionado. Acondiciona y hace circular el aire dentro de la sala limpia. Por lo general, consta de un ventilador, filtros (como filtros HEPA o ULPA), bobinas de calefacción y refrigeración, amortiguadores y sistemas de control. La AHU aspira aire exterior, lo acondiciona a los niveles de temperatura y humedad requeridos, lo filtra y lo suministra a la sala limpia.

2. Filtros: los filtros HEPA (aire de partículas de alta eficiencia) o los filtros ULPA (aire de partículas ultra bajas) son componentes esenciales para eliminar las partículas suspendidas en el aire del suministro de aire. Estos filtros tienen una alta eficiencia en la captura de partículas de varios tamaños, normalmente de hasta 0,3 micrómetros o menos. Se colocan estratégicamente dentro del sistema de aire acondicionado para garantizar que el aire que ingresa a la sala limpia esté altamente filtrado.

3. Ductos: Los ductos se utilizan para distribuir el aire acondicionado desde la UTA a las diferentes áreas de la sala limpia. Consiste en una red de conductos sellados y aislados que entregan el aire filtrado mientras mantienen los patrones de flujo de aire deseados. El diseño y la construcción adecuados de los conductos son cruciales para evitar fugas, minimizar las turbulencias y mantener los niveles de limpieza requeridos.

4. Dispositivos de control del flujo de aire: Los dispositivos de control del flujo de aire, como amortiguadores y válvulas de control del flujo de aire, se utilizan para regular y controlar el flujo de aire dentro de la sala limpia. Se colocan en varios puntos del sistema de conductos para ajustar el volumen y la dirección del flujo de aire, asegurando que se mantengan los patrones de aire deseados y los diferenciales de presión.

5. Sistemas de control de temperatura y humedad: El sistema de aire acondicionado incluye sistemas de control de temperatura y humedad para lograr y mantener las condiciones deseadas dentro de la sala limpia. Los serpentines de calefacción y refrigeración, los humidificadores, los deshumidificadores y los sensores están integrados en el sistema para monitorear y regular los niveles de temperatura y humedad con precisión.

6. Sistemas de monitoreo y control: los sistemas de aire acondicionado para salas limpias están equipados con sistemas de monitoreo y control para monitorear continuamente parámetros críticos como temperatura, humedad, diferenciales de presión y recuentos de partículas. Estos sistemas proporcionan datos en tiempo real, alarmas y capacidades de control para garantizar que las condiciones de la sala limpia permanezcan dentro de los límites especificados.

7. Sistema de aire de retorno: El sistema de aire de retorno se encarga de extraer el aire de la sala limpia y devolverlo a la UTA para su filtración y acondicionamiento. Este sistema puede incluir rejillas de aire de retorno, conductos y amortiguadores para controlar la extracción y mantener el equilibrio de aire deseado dentro de la sala limpia.

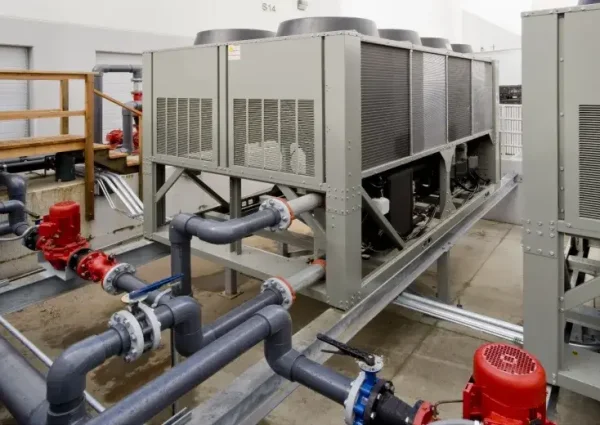

Un Chiller es un tipo de sistema de refrigeración que se utiliza para eliminar el calor de un líquido (generalmente agua) en aplicaciones industriales y comerciales. Se usa comúnmente para enfriar equipos, procesos o aire en edificios. Los Chillers son componentes esenciales en los sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado) y varios procesos industriales que requieren un control preciso de la temperatura.

Calcular el sistema de aire acondicionado para una sala limpia implica varios factores y consideraciones. La metodología y los cálculos específicos pueden variar según los estándares de la industria, la clasificación de la sala limpia y los requisitos de la instalación de la sala limpia. Estos son algunos pasos y consideraciones clave en el proceso de cálculo:

1. Determinar la clasificación de la sala limpia: identifique la clasificación requerida de la sala limpia según los estándares de la industria y los procesos realizados dentro de la sala limpia. La clasificación especifica el conteo máximo permitido de partículas en el aire, lo que afecta el suministro de aire y los requisitos de filtración.

2. Calcular Aire
